管道术语、选型、流量计算大全（收藏）

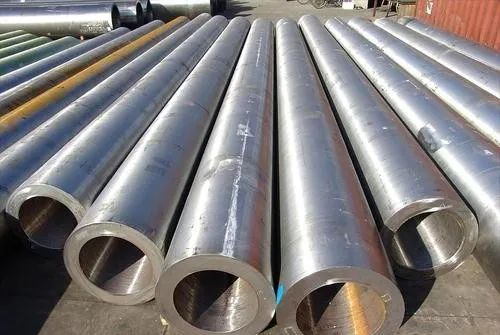

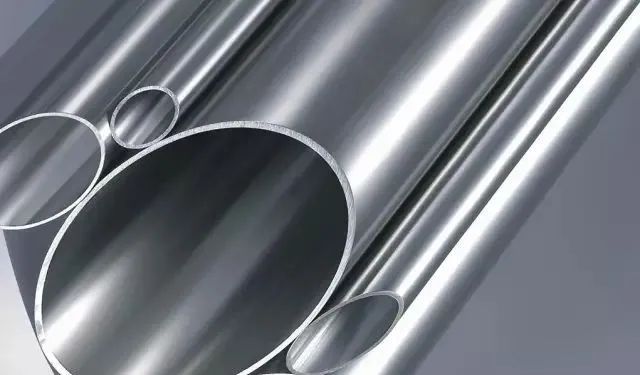

.配管按工艺流程，安全生产、操作、施工、维修等要求进行的管道组装。2.公称尺寸表示管子、管件、阀门等管道组成件的名义尺寸，既不是内径也不是外径。3.压力3.1公称压力管子、管件、阀门等在规定温度下允许承受的压力等级表示的工作压力。3.2操作压力管子，管件、阀门在正常操作下承受的压力。3.3设计压力管道组成件在设计时所用的压力。4无缝钢管钢坯经穿孔轧制或拉制成的管子，以及用浇注方法制成的管子。

5.有缝钢管由钢板、钢带等卷制，经焊接而成的管子

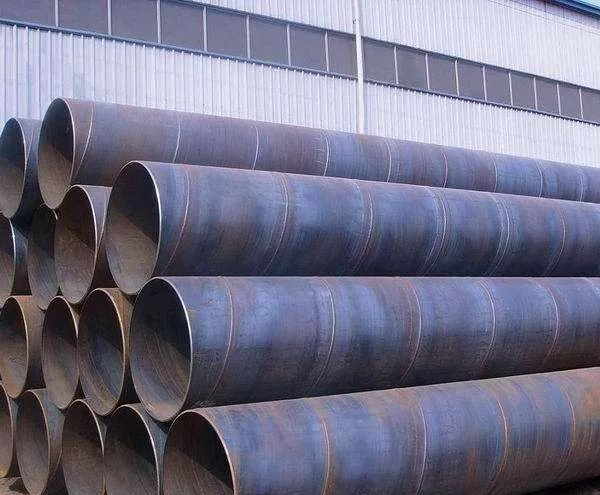

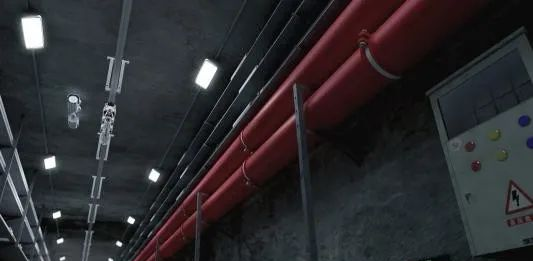

6.电阻焊接钢管利用管子电阻热经加压将预先成形的管坯焊合而成具有纵接焊缝的钢管。7.电熔焊接钢管利用人工或自动电弧焊将预先成形的管坯焊合而成具有纵向对切焊缝的钢管。8.双面埋弧焊接钢管利用埋弧焊双面焊接而成具有纵向对接焊缝的钢管。9.螺旋焊缝钢管用卷材制成的.焊缝为螺旋形的钢管。10.镀锌焊接钢管管壁镀锌的焊接钢管。11.架空管道离开地面敷设的，一般下方可以过人或车辆的管道。12.沿地管道接近地面或贴地敷设的管道。13.管沟管道敷设在管沟中的管道。

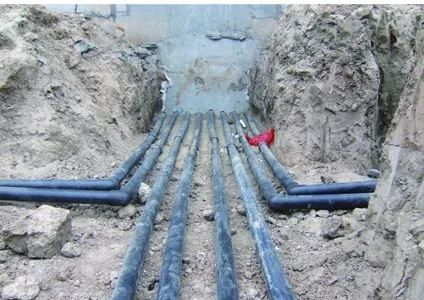

14.埋地管道埋设在地下的管道。

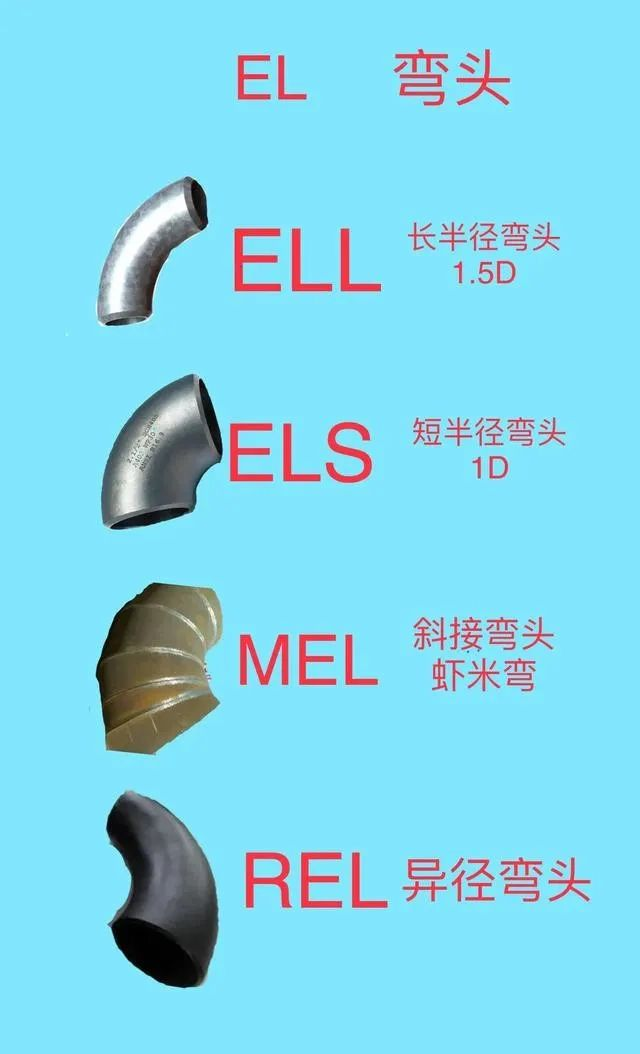

15.旁通管从管道一侧，绕过阀门或设备接到另一侧，具有备用或调节等功能的管道，如调节阀的旁通管。16.低压管道管内介质压力为0～2.5Mpa的管道。17.中压管道管内介质压为为2.5～10mpa的管道。18.高压管道管内介质压力大于等于10mpa的管道。19.真空管道管内绝对压力低于大气压力的管道。20.气液两相流管道输送气液混相流体的管道。21.平衡液体管道输送泡点状态下液体的管道。22.取样管为取出管道内用于分析化验的介质而设置的管道。23.排液管为管道或设备低点排液而设置的管道。24.放气管为管道或设备高点排气而设置的管道。25.异径弯头两端直径不同的弯头。26.长半径弯头弯头半径等于1.5倍管子公称尺寸的弯头。27.短半径弯头弯头半径等于管子公称尺寸的弯头。

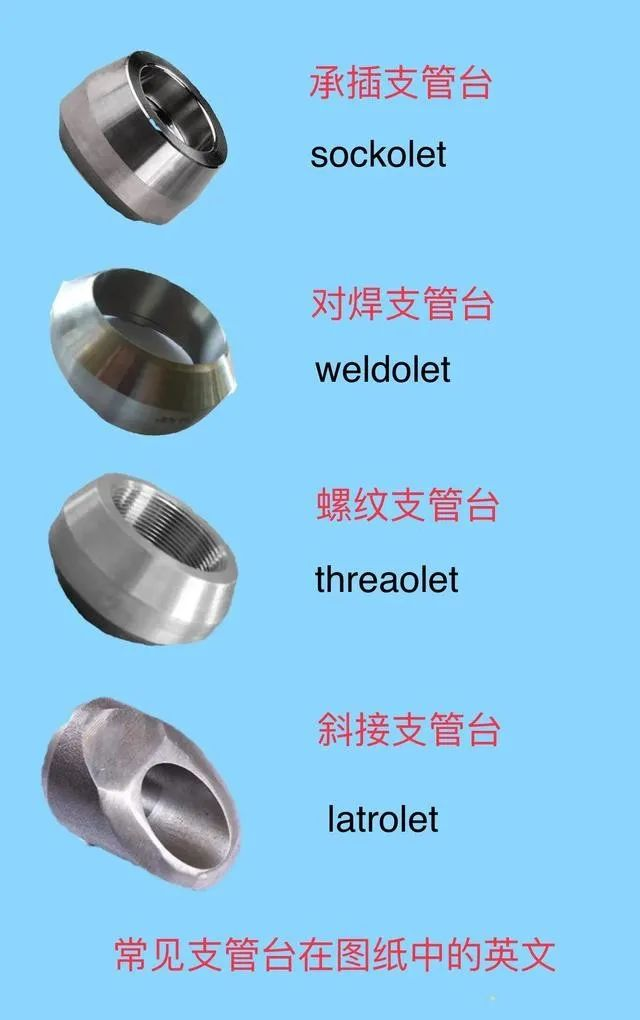

28.等径三通直径相同的三通。29.异径三通直径不同的三通30.等径四通直径相同的四通。31.异径四通直径不同的四通。32.同心大小头中心线重合的异径管。33.偏心大小头中心线不重合且一侧平直的异径管。34.管箍用于连接两根管段的带有内螺纹或承口的管件，有双头螺纹管箍，单头螺纹管箍，双承口管箍，单承口管箍，异径双承口管箍，异径螺纹管箍。35.内外丝用于连接直径不同的管子，一端为内螺纹一端为外螺纹的管接头36.短节带外螺纹的直通管件。有单头螺纹短节和双头螺纹短节37.支管台焊接在主管分支处，起加强对作用的管接头。有螺纹支管台，对焊支管台，承插焊支管台，弯头支管台，斜接支管台。

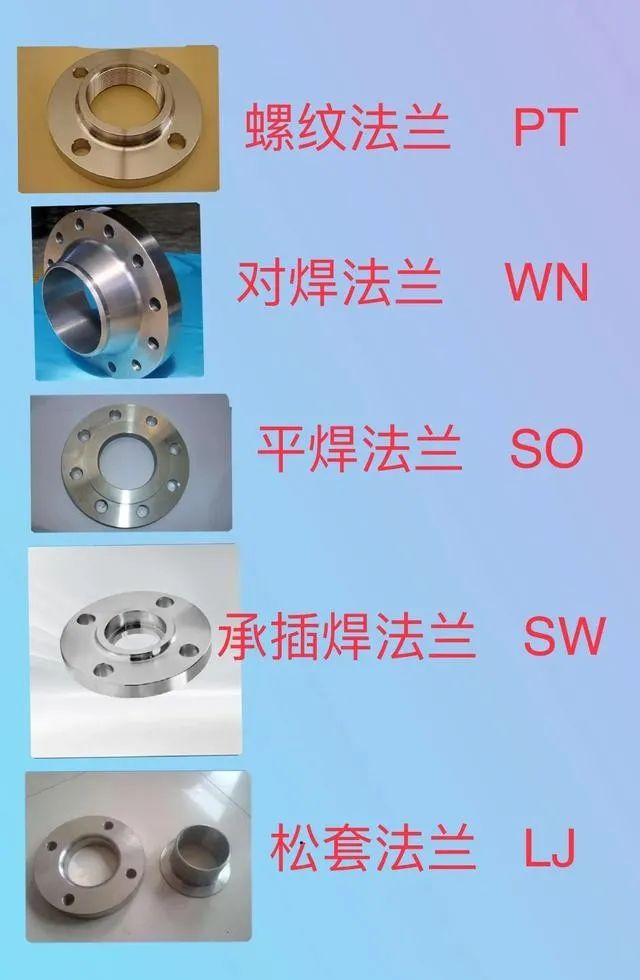

38.丝堵用于堵塞管子端部的外螺纹管件，有方头管堵，六角管堵等。39.管帽与管子端部焊接或螺纹连接的帽状管件。40.法兰按形式有平焊法兰 、对焊法兰、承插焊法兰、螺纹法兰、松套法兰。

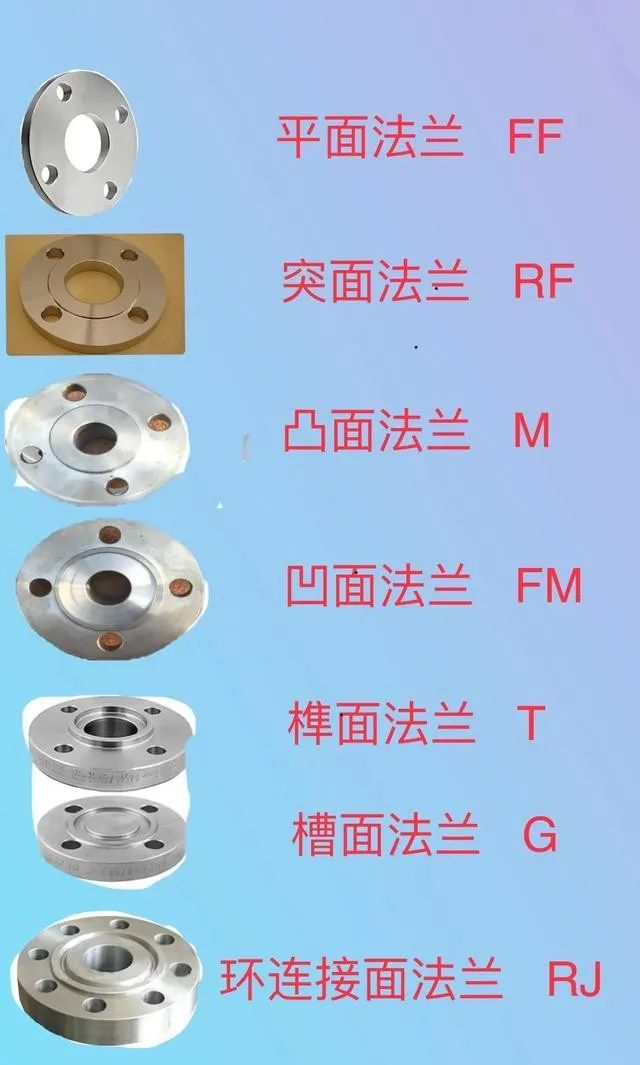

按密封面有全平面、突面、凹凸面，榫槽面，环连接面。

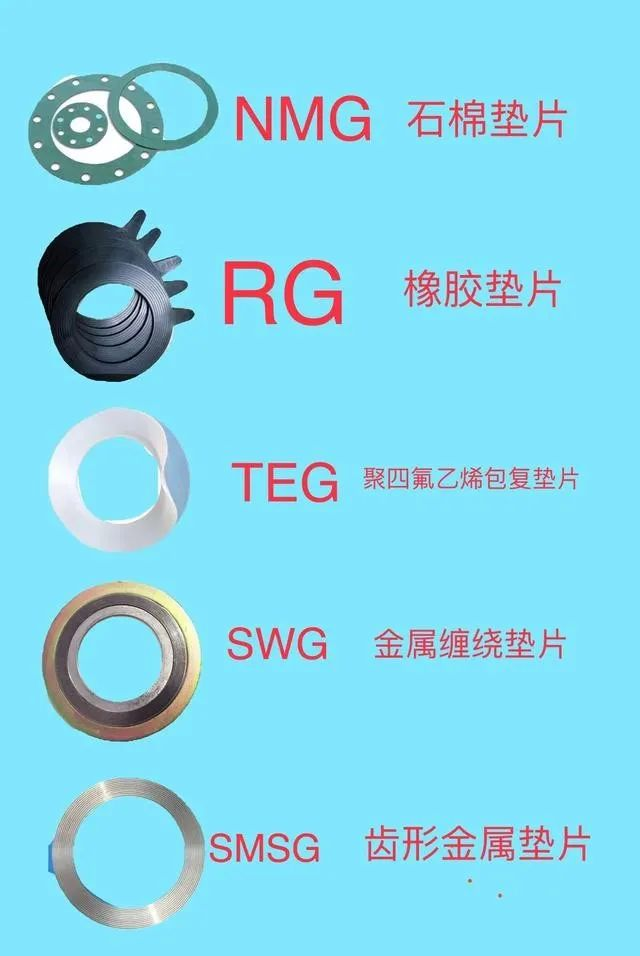

41.紧固件起紧固和连接作用的机械零件。有单头螺栓，螺柱，螺母，垫圈。点击查阅--2023年化工专业技能培训课程汇总42.垫片为防止流体泄漏，设置在静密封面之间的密封元件。

首先 流量=流速×管道内径×管道内径×π÷4; 所以流量和流速基本上知道一个就能算出另一个参数。但如果已知管道直径D，管道内压力P，能算出流量吗?答案是: 还不能求管道中流体的流速和流量。你设想管道末端有一阀门，当关闭时,管内有压力P，可管内流量为零。所以，管内流量不是由管内压力决定，而是由管内沿途压力下降坡度决定的。所以一定要说明管道的长度和管道两端的压力差是多少才能求管道的流速和流量。如果从定性分析角度看，管道中压力与流量的关系是正比例关系，即压力越大，流量也越大。流量等于流速乘于断面。对管道的任何一断面，压力只来自一端，也就是说压力的方向是单向的，在压力方向出口处被封闭时（阀门关闭），管内流体处于禁止状态。一但出口打开，其流速起决于管道中压力。点击查阅--2023年化工专业技能培训课程汇总要定量分析，可以通过水力模型实验，安装压力计、流量计或测量流过容量。对于有压管流，也可以通过计算得到, 计算步骤如下：1、计算管道的比阻S，如果是旧铸铁管或旧钢管，可用舍维列夫公式计算管道比阻s=0.001736/d^5.3  或用s=10.3n2/d^5.33计算，或查有关表格；2、确定管道两端的作用水头差H=P/(ρg)，如果有水平落差h(指管道起端比末端高出h)，则H=P/(ρg)+h式中：H:以m为单位；         P:为管道两端的压强差(不是某一断面的压强），P以Pa为单位；3、计算流量Q：Q = (H/sL)^(1/2)4、流速V=4Q/(3.1416 * d^2)式中：Q —— 流量，以m^3/s为单位；              H —— 管道起端与末端的水头差，以m为单位；              L —— 管道起端至末端的长度，以 m为单位。

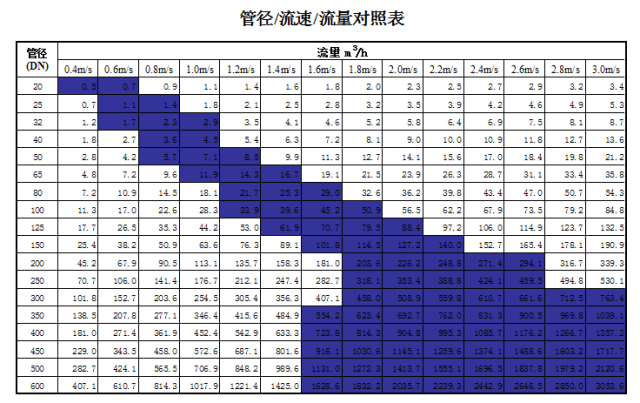

注：最上面一行是流速以上表格中间大片数据的就是流量最左边一排是水管的公称直径问：那么多流速我选哪个？别急...看下表(开式系统和闭式系统有区别哦)

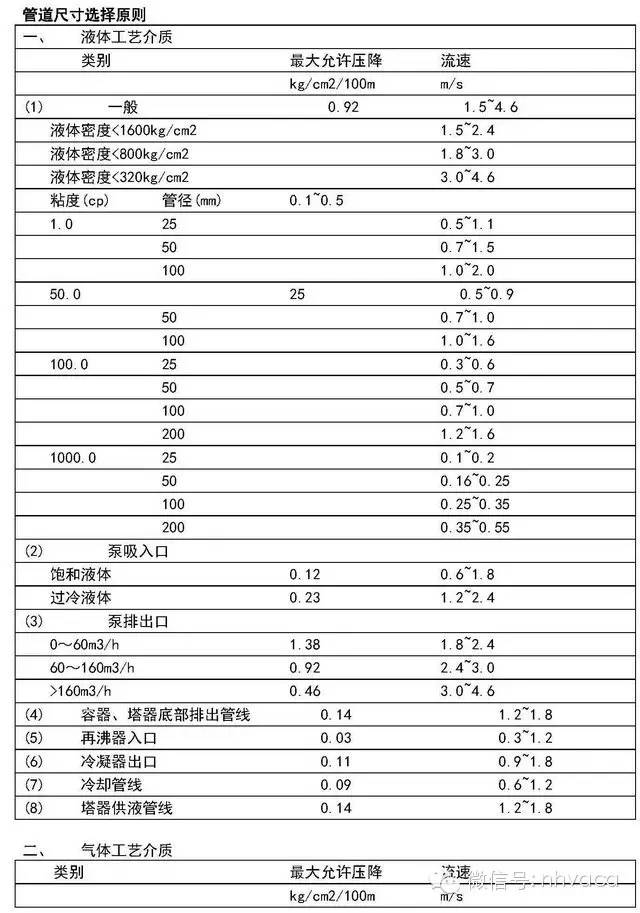

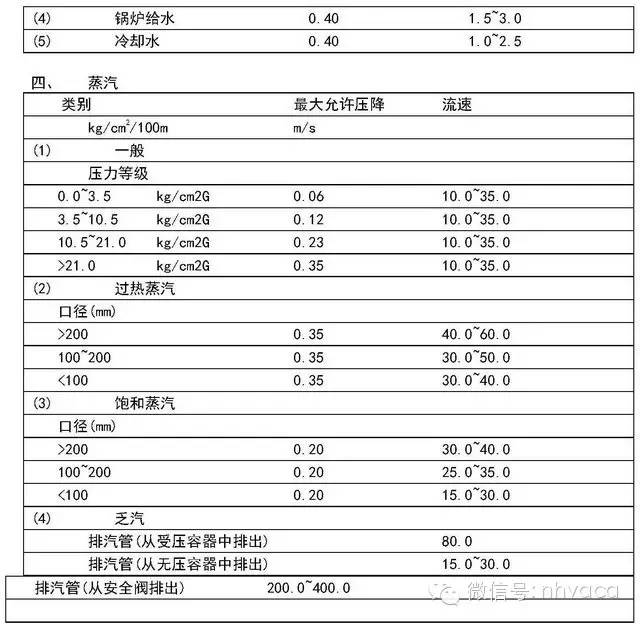

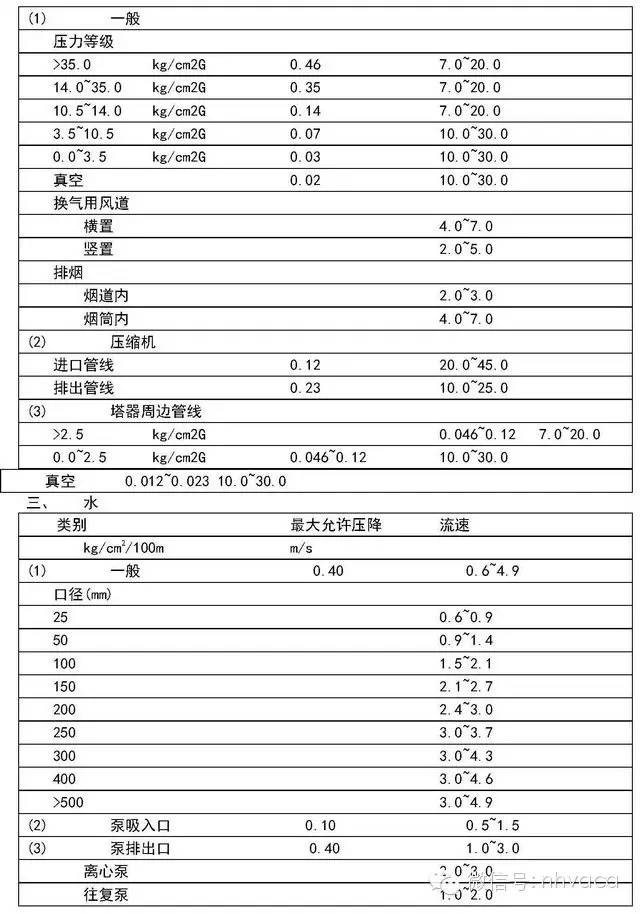

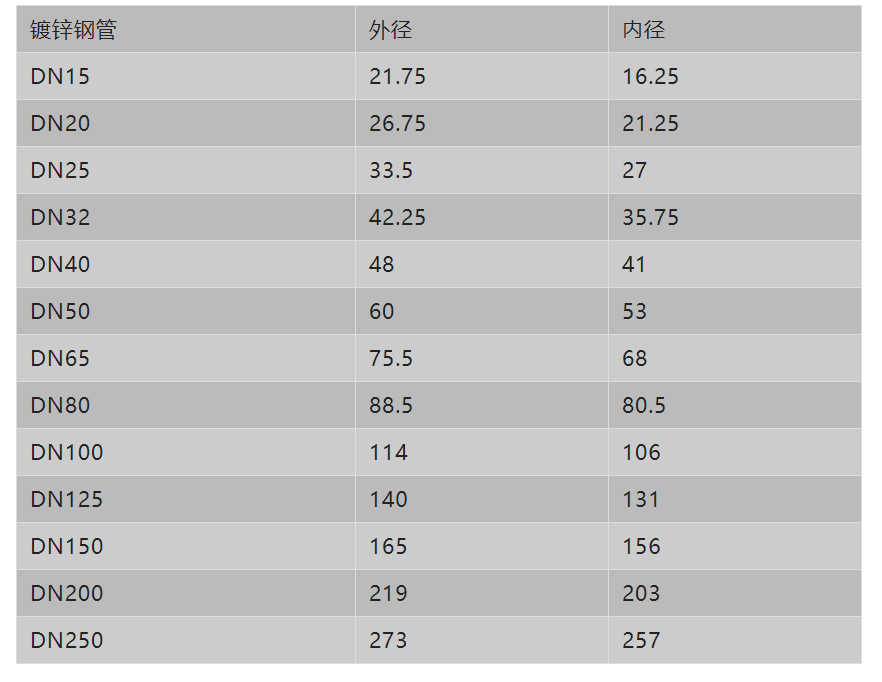

管道尺寸
