答疑解惑：压力表前那个弯的存在意义

在工业生产、实验室以及各类涉及压力测量的场景中，细心的人会发现，压力表前端通常会有一个弯，无论是在工厂里控制管道压力的大型压力表，还是实验室中用于精准测量的小型仪表，这个弯都普遍存在。对于不了解其中原理的人来说，这个弯似乎是个多余的设计，然而，它的存在却有着至关重要的意义，关乎着压力测量的准确性、仪表的使用寿命以及整个系统的安全稳定运行。接下来，就让我们深入探究压力表前这个弯的存在意义。

一、压力表前弯管的常见类型及构造

（一）常见类型

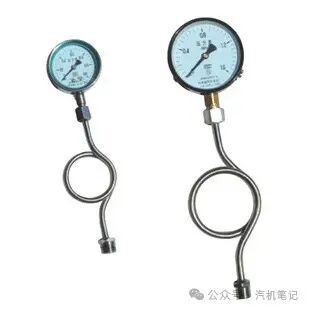

压力表前的弯管常见类型有环形弯（也叫猪尾弯）和U形弯。环形弯外观呈连续的螺旋状，形似猪尾，因此得名。U形弯则如其名，形状类似字母“U”。这两种弯管虽然形状不同，但在功能上却有着相似之处，都是为了保障压力表的正常工作。

（二）构造特点

弯管通常由金属材质制成，如不锈钢、铜等，这些材料具有良好的耐腐蚀性、耐压性和一定的柔韧性。其管径与连接的管道相匹配，弯曲的半径和长度经过精心设计，以满足不同工况下的使用需求。弯管的两端分别与被测介质管道和压力表相连，通过螺纹或焊接等方式实现紧密连接，确保整个系统的密封性。

二、保护压力表免受高温介质影响

（一）高温介质对压力表的危害

在许多工业生产过程中，被测介质往往具有较高的温度，如蒸汽管道、高温液体管道等。如果高温介质直接进入压力表，会对压力表的内部结构造成严重损害。压力表的机芯通常由金属和非金属材料组成，高温会使这些材料的性能发生变化，导致金属部件膨胀变形、非金属部件老化损坏，从而影响压力表的测量精度和使用寿命。此外，高温还可能使压力表内的填充液（如硅油）蒸发或变质，进一步降低仪表的性能。

（二）弯管的散热原理

弯管的存在为高温介质提供了一个散热的空间。当高温介质流经弯管时，由于弯管的表面积相对较大，与周围环境的热交换更加充分，热量能够迅速散发到空气中。同时，介质在弯管内流动的路径变长，停留时间增加，也有利于热量的散失。经过弯管的散热作用，进入压力表的介质温度显著降低，从而有效保护了压力表免受高温的侵害。

（三）实际案例分析

以某蒸汽发电厂为例，蒸汽管道内的蒸汽温度高达数百度，如果没有弯管的保护，直接将压力表安装在管道上，压力表的机芯会在短时间内因高温而损坏，频繁更换压力表不仅增加了维修成本，还影响了生产的正常进行。在安装了环形弯管后，蒸汽在弯管内充分散热，进入压力表的蒸汽温度降至适宜范围，压力表的使用寿命大大延长，测量精度也得到了有效保障。

三、缓冲压力波动对压力表的冲击

（一）压力波动的产生原因及危害

在工业系统中，由于设备的启停、阀门的开闭、介质的流量变化等原因，会导致管道内的压力出现波动。压力波动的频率和幅度各不相同，这种不稳定的压力会对压力表产生强烈的冲击。频繁的压力冲击会使压力表的指针剧烈摆动，不仅影响读数的准确性，还会加速机芯部件的磨损，缩短压力表的使用寿命。严重的压力冲击甚至可能导致压力表指针卡死、损坏，无法正常工作。

（二）弯管的缓冲原理

弯管就像一个天然的缓冲器，能够有效缓解压力波动对压力表的冲击。当压力波动产生时，介质在弯管内的流动受到阻碍，弯管内的介质体积和压力会发生一定的变化，从而吸收和消耗一部分压力波动的能量。同时，弯管的弯曲形状使得介质的流动方向不断改变，进一步削弱了压力波动的冲击力。经过弯管的缓冲作用，进入压力表的压力变得相对平稳，指针的摆动幅度明显减小，从而保护了压力表的内部结构，提高了测量的准确性。

（三）实验数据支持

通过实验对比发现，在没有安装弯管的情况下，当压力波动幅度为±0.5MPa时，压力表指针的摆动幅度达到了±0.2MPa，读数误差较大；而安装了U形弯管后，压力波动幅度同样为±0.5MPa时，指针的摆动幅度减小到了±0.05MPa以内，读数更加稳定准确。这充分说明了弯管在缓冲压力波动方面的显著效果。

四、防止介质堵塞压力表

（一）介质堵塞的原因及危害

被测介质中往往含有杂质、颗粒、凝结物等，这些物质在流动过程中可能会沉积在压力表的入口处，导致压力表堵塞。压力表堵塞后，无法正常测量压力，会给生产过程的监控和控制带来极大的困难。如果不能及时发现和处理，可能会引发生产事故，造成严重的经济损失。

（二）弯管的过滤和沉淀作用

弯管在介质流动过程中起到了过滤和沉淀的作用。当含有杂质的介质流经弯管时，由于弯管内的流速和流向不断变化，杂质颗粒受到惯性力和重力的作用，会逐渐沉积在弯管的底部。同时，弯管的弯曲结构也能够阻挡一部分较大的杂质颗粒进入压力表，从而有效防止了压力表的堵塞。定期对弯管进行排污处理，可以将沉积在弯管内的杂质排出，保持弯管和压力表的畅通。

（三）现场应用实例

在某化工企业的物料输送管道上，由于物料中含有较多的固体颗粒，在未安装弯管之前，压力表频繁出现堵塞现象，平均每周需要清洗或更换一次压力表。安装了环形弯管后，通过定期对弯管进行排污，压力表的堵塞问题得到了有效解决，更换周期延长至数月一次，大大提高了生产效率，降低了维护成本。

五、方便安装和维护

（一）便于安装操作

弯管的存在使得压力表的安装更加灵活方便。在一些空间有限或管道布局复杂的场合，直接安装压力表可能会受到空间限制或操作不便。而弯管可以根据实际情况进行弯曲和调整，使压力表能够安装在便于观察和操作的位置，同时也便于连接管道和其他附件。

（二）简化维护流程

在对压力表进行维护和检修时，弯管也起到了重要作用。如果需要拆卸压力表进行校准、维修或更换，只需关闭弯管与管道之间的阀门，将弯管内的介质排空，即可安全地进行操作，避免了介质泄漏对环境和人员造成的危害。此外，弯管的结构相对简单，便于清洗和维护，能够有效降低维护成本和工作量。

六、总结与展望

压力表前的弯管看似是一个不起眼的小部件，但却在压力测量系统中发挥着不可替代的作用。它能够保护压力表免受高温介质的影响，缓冲压力波动的冲击，防止介质堵塞，同时还方便了安装和维护。在工业生产和科学研究中，正确选择和使用弯管，对于保障压力表的正常工作、提高测量精度、延长仪表使用寿命以及确保整个系统的安全稳定运行都具有重要意义。

随着科技的不断进步和工业自动化程度的提高，对压力测量的准确性和可靠性提出了更高的要求。未来，弯管的设计和制造也将不断创新和改进，以适应更加复杂和恶劣的工况条件。同时，我们也需要进一步加强对弯管作用的认识和研究，不断优化其使用方法和维护措施，为压力测量技术的发展和应用提供更加坚实的保障。
